Mach3數控控制器軟件安裝與配置

最后更新日期： 2025-02-17 通過 克萊爾4分鐘閱讀

如何安裝和設置Mach3數控控制器軟件？

本指南將幫助您了解如何安裝和設置 Mach3 數控控制器軟件來控制數控銑床、數控銑床、數控激光機、數控等離子切割機、數控車床或類似的數控機床。

Mach3 概述

Mach3 是一款功能強大、實用的數控控制器軟件，旨在控制數控雕刻機, 數控銑床, 數控等離子體, 數控車床和其他數控機床.軟件界面簡潔直觀，用戶可以根據需要調整相應參數，并具有數控測試、復雜零件高精??度加工、相應數據清除等功能。

Mach3數控控制器軟件是一個開放式數控系統，操作簡單，維護方便，開放性強，性能穩定，成本低廉的新型數控系統。將標準的PC電腦完全改裝成一臺全功能的數控控制器，最高6軸數控控制，直接支持多種DXF、BMP、JPG、HPGL文件格式輸入，可視化G代碼顯示，直接G代碼生成，主軸轉速控制，多路繼電器控制，手動脈沖生成，包含大量加工策略，視頻顯示，觸摸屏，全屏顯示，數字化。3維動態顯示跟蹤，自動對刀，程序跳轉執行（斷點記憶）。

Mach3 功能

1.可視化G代碼顯示。

2.觸摸屏能力。

3. 完全可定制的界面。

4.主軸轉速控制。

5.手動脈沖產生。

6.多路繼電器控制。

7.機器的視頻顯示。

8. 全屏資格。

9. 通過 LazyCam 或 Wizards 生成 Gcode。

10. 使用 VBscript 可定制的 M 代碼和宏。

11. 允許通過LazyCam直接導入DXF、BMP、JPG、HPGL文件。

12.將標準PC轉換為功能齊全的6軸數控控制器。

Mach3 應用程序

1.數控銑床。

2.數控雕刻機。

3.數控車床。

4.數控激光機。

5.數控等離子切割機。

Mach3 如何工作？

Mach3 是一款運行在 PC 上的數控軟件，可將其轉變?yōu)楣δ軓?qiáng)大且經濟實惠的機器控制器。要運行 Mach3，您需要一臺運行 Windows 操作系統的 PC，其處理器主頻至少為 1GHz，屏幕分辨率為 1024 x 768 像素。Mach3 及其并行端口驅動程序通過并行端口或打印機端口與機器硬件通信。如果您的計算機沒有并行端口，您可以從第三方供應商處購買使用 USB 端口或以太網進行通信的運動控制器板。使用運動控制器板可以顯著減輕計算機的處理負載，因此即使您的計算機有可用的并行端口，您也可以考慮使用運動控制器板來獲得性能優勢。Mach3 生成步進脈沖和方向信號來執行 GCode 零件程序定義的步驟，并將它們發送到端口或運動控制器板。機器軸電機的驅動器必須接受 March3 的步進脈沖和方向信號。幾乎所有步進電機驅動器都以這種方式工作，帶有數字編碼器的現代直流和交流伺服系統也是如此。如果您要改造一臺舊的數控機床，其伺服系統可能使用旋轉變壓器來測量軸的位置，則需要注意，因?yàn)槟仨殲槊總€(gè)軸配備一個全新的驅動器。要設置數控系統以使用 Mach3 軟件，您必須在計算機上安裝 Mach3 數控控制器軟件，并將電機驅動器正確連接到計算機端口。

Mach3 安裝

并行端口的計算機操作系統要求：

1. 臺式電腦（不支持筆記本電腦），至少有一個并行端口。

2. Windows 32、Windows XP、Windows Vista 或 Windows 2000 的 7 位版本。（不支持 64 位版本）

3. 1Ghz CPU，512MB RAM。

4. 非集成顯卡，32MB RAM。（大型 G 代碼文件，尤其是3D文件需要具有 512MB RAM 或更高的顯卡）

帶有外部運動設備的計算機操作系統要求：

1. 外部運動控制器。（USB UC100、以太網平滑步進器等）

2. 裝有 Windows 2000、Windows XP、Windows Vista、Windows 7、Windows 8 或 Windows 10 的臺式機或筆記本電腦。

3. 1Ghz CPU，512MB RAM。

4. 具有 32MB RAM 的顯卡。（大型 G 代碼文件，尤其是3D文件需要具有 512MB RAM 或更高的顯卡）

如果您的計算機上已安裝舊版本的 Mach3，則可以在其基礎上安裝新版本。您無需先卸載舊版本。

1.關閉PC機、數控機床及其驅動器。

2. 重新打開電腦。

3、運行Mach3數控軟件安裝包。

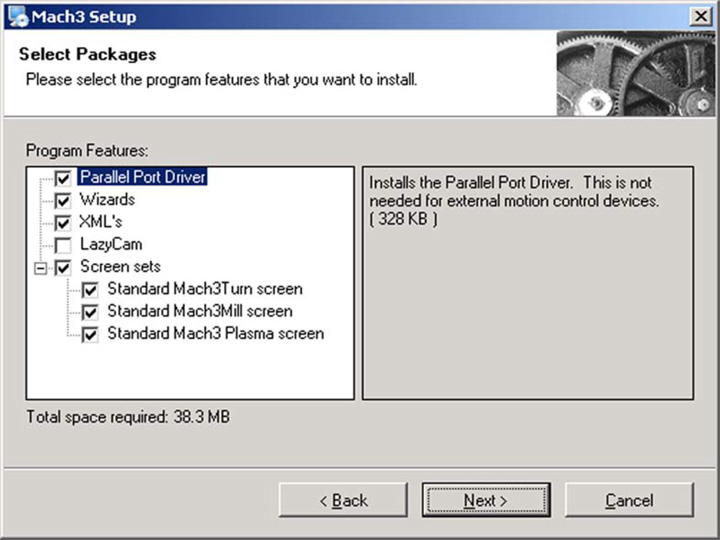

運行下載的文件后，系統將引導您完成 Windows 程序的常規安裝步驟，例如接受許可證條款并選擇 Mach3 的安裝文件夾。STYLECNC建議您允許 Mach3 使用其默認安裝文件夾“C:\Mach3”。系統將詢問您是否要安裝各種程序組件，如圖 1 所示：

4. 選擇程序組件屏幕。
