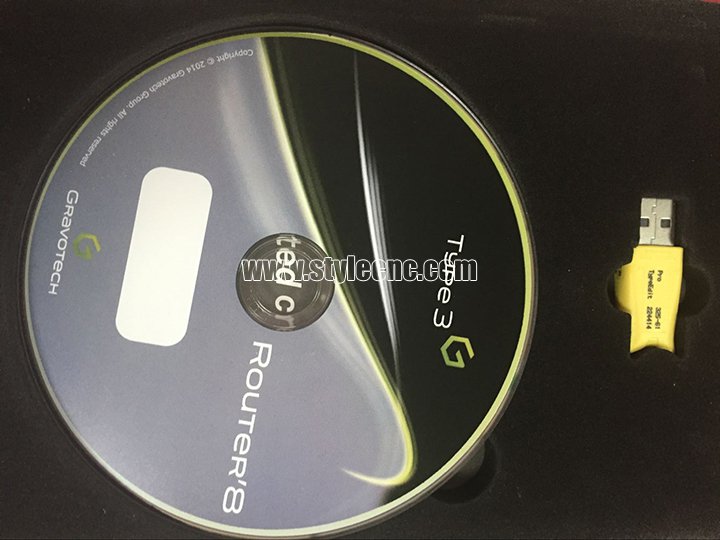

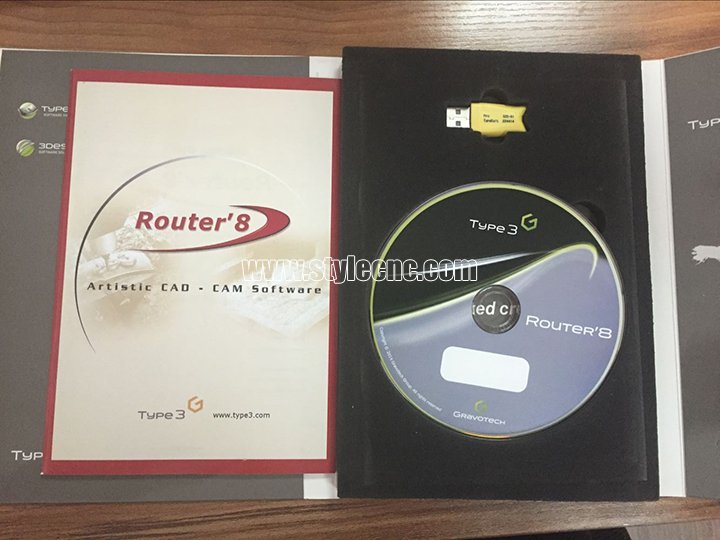

的重要性3DType3 Router8 的 CAD/CAM 軟件

3D像 Type3 Router8 這樣的 CAD/CAM 軟件對于數控雕刻至關重要。它可以幫助您進行精確的設計、規劃和切割。這款軟件可以節省時間、減少錯誤，并確保每個零件都完全按照您的要求制作。

您可以使用該軟件創建詳細的設計。這些設計比手動設計更精確，確保每次都能獲得高質量的結果。它生成雕刻機所需的刀具路徑。這有助于機器快速高效地切割而不會浪費材料。

Type3 Router8 可自動將您的設計轉換為 G 代碼。這可減少人為錯誤的可能性并確保工作一致性。該軟件可加快設計和制造速度。您可以花更少的時間進行規劃，而花更多的時間進行創作。

你可以處理復雜的3D手工制作難以完成的設計。這開辟了更多的創意可能性。

數控雕刻機軟件Type3 Router8的2D應用

? 標牌制作者

? ACM 切割

? 櫥柜制造商

? 雕刻

? 封裝（模具）

? 地毯切割

? 鑲嵌細工

? 石雕

? POP/POS 制作

? 塑料布線

? 臺面切割

數控雕刻機軟件Type3 Router8的2D特點

標尺/撥號器創建

Router8 提供了標尺/撥號器向?qū)?，讓用戶只需幾個步驟即可創建標尺或撥號器，從而節省設計時間。

自由形式嵌套

入門級和專業級嵌套工具可幫助節省更多材料和金錢。RouterType 將創建盡可能多的額外層以嵌套所有部件，并能夠設置工具間隙、間距和角度旋轉。

高級節點版本

業界領先的高級節點編輯功能讓用戶只需單擊一下即可平滑曲線、拉直線條以及設置方角或圓角。其他功能包括添加或減去節點、簡化曲線、移動起點以及打開或關閉輪廓。

導入格式

- DXF、ISO、HPGL、IGES、STEP、 STL、SAT、NC、WMF

- EPS、AI、BMP、DIG、PNG、TIFF、JPG、+OLE 協議

圖片版

如果您需要一些圖形功能，可以免費集成位圖編輯器。位圖編輯功能將修改顏色屬性，例如顏色位數和灰度以及使用鉛筆、畫筆和噴霧進行繪畫。位圖編輯器還將調整大小、重新采樣、傾斜、鏡像旋轉圖像等...

符號庫

用您的藝術作品填充您的庫或從 RouterType 中提供的數千個符號中進行選擇。

柵格轉矢量

此功能可將任何圖形圖像轉換為幾何矢量。轉換可使用黑白或全彩色圖稿。高級參數可幫助您處理任何質量的圖像。還提供中心線矢量化。

信封

信封功能使您能夠?qū)⑽谋痉胖迷谛欧鈨?nèi)，文本可以自動縮放和轉換。Router'8 在符號庫中提供了信封樣本，您??可以自己創建信封。

使用變量和矩陣創建符號

Router8 支持變量文本和矩陣，用戶可以使用這些功能以批處理模式創建標志。

文本功能

業界領先的文本創建功能，包括標準布局功能。使用任何 TrueType 字體或 Type3 提供的字體。字距調整、傾斜、間距等高級工具可讓您 100% 控制字體修改。甚至可以創建字體庫。甚至可以沿曲線創建和編輯文本，或直接從 Word 文檔導入為可編輯文本。

數控雕刻機軟件Type3 Router8的CAM應用

? V 形雕刻

? 簡便的工具創建向?qū)?/p>

? 銳角精加工

? 斜面? 淺褐色

? 逐步淘汰

? 整理

? 切割

? 線程

數控雕刻機軟件Type3 Router8的CAM特點

2D 和 2.5D 多工具序列

創建多條刀具路徑并將它們排序?yàn)橐粭l，以優化加工時間和距離。為粗加工、半粗加工和精加工策略添加任意數量的刀具。完全控制每項加工作業的參數（深度、步距等...）。

加工時間估算

預覽加工的預計時間。為操作員導出加工報告。

增強的 CAM 功能

Router'8 CAM 模塊已經過改進，可以更好地滿足專業標牌制作者的需求：通過優化的刀具路徑計算來提高產量、提高質量和最大程度的安全性。

彩色加工

節省加工時間。用一種顏色保存所有加工策略和參數。大大減少從矢量到 G 代碼的時間。

史上最佳 G 代碼

2、3 和四軸的刀具路徑策略可提供快速、可靠且非常準確的 NC 代碼。

工具創建向?qū)?/strong>

圖形化程度高，非常直觀，您可以創建幾乎任何形狀的工具并自定義參數（進給率、下切速度、主軸速度……）。您還可以為換刀裝置設置刀具編號。還可以設計特殊工具。還提供深度安全性。

凹版雕刻 (高級 V 型雕刻)

只需一步，即可打造美麗3D凹版雕刻。它特別適用于3D使用錐形工具雕刻。雕刻的深度隨輪廓的寬度調整。

3D數控雕刻機軟件Type3 Router8的應用

? 標牌制作

? 木工

? 熱成型

?3D加工

? 造型

? 雕刻3D斑

? 模制字母

? 裝飾品

? GIS 地形加工

3D數控雕刻機軟件Type3 Router8的特點

從藝術品到3D

只需點擊幾下，TypeArt 功能便可將 2D 輪廓在3D浮雕。用戶可以使用用戶友好的設計工具完全控制設計的高度、輪廓、準確性和流程，以應對任何藝術挑戰。

3D查看器

在設計過程中，用戶可以將形狀視為實體，并向任何方向定位和縮放對象以獲得最佳視圖。

表面工具

它們提供入門級和高級曲面工具，用于更多自由形式的設計。輕松創建圓錐、球體、圓環、圓柱等……還可以從曲面旋轉、網絡曲面、孔網絡、規則曲面等工具中受益……此部分還提供任何曲面的專業投影和包裹。

掃蕩式藝術

強大的掃描功能和多種選項讓用戶輕松創作復雜類型的藝術。

3D質地

此功能可讓您填寫3D緩解3D紋理。可以使用分形或擴展模式輕松創建這些紋理，甚至可以從數據庫中獲取紋理。任何3D-浮雕也可用作紋理。

逼真的渲染

賦予您生命3D模型。TypeView 允許您以精美的方式顯示和創建圍繞 TypeArt 對象的場景。這個新的渲染平臺提供了您在專業攝影師工作室中可以找到的所有功能，這要?dú)w功于光線、風景、不同材料、透明度等所有可能的效果……使用此模塊創建的渲染可以通過電子郵件發送、打印并用于您的目錄或營銷材料。

雕刻3D斑塊

從藝術品到3D文件，Type3 提供了所有必要的技術，如淺浮雕細節，3D布爾值，3D包裹、雕刻和紋理以獲得最佳效果3D市場上的牌匾。

男性和女性

只需單擊一下，即可將您的模型轉換為男性或女性。選項包括僅鏡像指定軸的完整鏡像。

從灰度到3D

輕松將灰度圖像轉換為3D浮雕（反之亦然），完全控制漸變結果?；叶仍礁?，Z 高度越高，灰度越暗，Z 高度越低，所有其他灰色陰影都介于兩者之間。

創建一個具有壓縮模式的部分。

Router8 在創建部分時提供了更多選項，軟件可以自動縮放寬度或 h8 的形狀以生成更平滑、更美觀的浮雕。

3D粘土雕刻工具

就像手工雕刻一樣，此部分提供添加、推動、手工雕刻、平滑等功能……您需要制作更逼真的作品。使用遮罩保護敏感區域并使用鏡子復制一些雕刻操作。

復制

2D 中的許多相同復制工具也可用于3D救濟。重復特征包括重復3D以陣列、矩陣和曲線形式呈現的浮雕。

工具測試儀

此功能旨在幫助您做出最佳刀具決策，以節省加工時間。它將以圖形方式模擬理論結果3D浮雕對象。它將幫助您選擇最適合該工作的工具。除了理論模型和機加工模型外，還提供了 2 個模型之間差異的視圖。

基礎救濟增強

此功能將把增強的細節放入3D場景。它使一些原本完全平坦的細節仍然可見。用戶可以控制細節的寬度、高度和比例。

形變

此功能將使3D浮雕到定義的區域。創建3D以線性模式裝飾，然后使其變形以適應彎曲的框架和其他裝飾。

編織（凱爾特風格設計）

此功能將通過提供輪廓路徑和形狀橫截面自動產生“編織”效果。有多個選項可控制輪廓交叉點的控制方式3D.

3D數控雕刻機軟件Type3 Router8的CAM應用

? 標牌制作

? 木工

? 熱成型

?3D加工

? 造型

? 雕刻3D斑

? 模制字母

? 裝飾品

3D數控雕刻機軟件Type3 Router8的CAM特點

3D順序

此策略將使用從最大到最小的多個刀具快速計算刀具路徑。刀具路徑經過優化，以便下一個刀具僅切割之前未銑削的區域。

完成策略

為了優化加工時間并獲得最佳結果，您可以自定義此策略。您可以設置走刀厚度、方向、走刀類型（輪廓或光柵）、步距，以及是在平面還是復雜形狀上進行加工。

刀具路徑映射

選擇項目的表面和圖案，將出現一個額外的選項卡“映射”，定義您的刀具路徑。請參閱概述中有關刀具路徑的“映射選項卡”部分，軟件將根據設置自動將刀具路徑映射到選定的表面。您也可以使用刀具列表上下文菜單中的映射命令。

3D數控仿真

通過此視頻在現實生活中預覽您的加工作業，您可以看到您的工具（而不僅僅是幽靈形狀）在您的作業上運行。您可以完全控制視頻模擬，通過暫停、倒帶、加速或減速。您可以自定義材料類型（木材、石材、金屬等）。此 NC 模擬還將向您顯示刀具路徑幾何形狀、空氣移動等……

刀具路徑管理

正如3D浮雕具有歷史設計樹，刀具路徑生成也使用這種先進技術。系統跟蹤每條刀具路徑及其參數。每個參數都保存在零件內，將來可以隨時修改?？梢孕薷牡囊恍╆P(guān)鍵參數是機器深度、進給和速度、不同的工具和不同的形狀。

剩余材料

此功能旨在通過向您顯示剩余材料的圖形區域來幫助您做出工具決策。

一些 Router83DCAD/CAM 功能

與數位板（例如 Wacom）的建模兼容性

從 2D 輪廓線創建浮雕

定制壓縮模式

可自定義配置文件庫基本掃描工具（沿曲線的輪廓）

高級掃描工具（軌道之間的輪廓）

專業清掃工具（帶壓縮型材）

繩索或扭曲效果

適合掃除創造3D3 次觀看緩解

2D 幾何工具（參見 2D 特征列表中的 2D 幾何工具）

矢量文本的轉換（參見二維功能列表中的動態文本）

自動將灰度圖像轉換為3D援助

修改灰度高度

灰度轉換中的平滑度設置功能

轉換3D-灰度圖像中的浮雕

矩陣復制3D-浮雕模型

循環重復3D-浮雕模型

重復3D沿曲線的表面

切片3D- 救濟（檢索輪廓）

布爾運算（加、減、合并最小值、合并最大值……）

男女翻轉

平滑

編織（凱爾特風格3D設計工具

淺浮雕細節增強

提升詳細信息功能

3D紋理庫

先進的3D紋理分形

先進的3D紋理蔓延

快速3D查看器

可自定義相機位置3D-查看器

照明位置可定制3D-查看器

高質量光線追蹤渲染

用于渲染的材質庫

預加載場景以實現更逼真的渲染

渲染背景可自定義

3D粘土雕刻工具

手工雕刻（強度、深度、半徑……）

使用顏色蒙版進行高級雕刻

鏡像雕刻功能（無限制）

重新調整3D-浮雕高度

刀具測試器可預覽刀具的加工結果

剩余材料計算

提取剩余材料的輪廓

面（扁平皮膚）

測量工具（參見 2D 功能列表中的相同部分）

Router8 的一些 2D 和 2.5D CAD/CAM 功能

專業捕捉工具（網格、重力、中心、點、中間……）

導入/導出圖形文件格式（BMP、TIFF、EPS、AI、JPG……）

導入/導出機械文件格式（DXF、KCD、HPGL、PLT、IGES、ISO、WMF、*NC...）

雕刻和標志符號庫

高級縮放/自動保存（自定義）/自定義網格和指南

動態測量工具（距離、周長、角度、表面……）

幾何二維設計工具

自由設計（鼠標或數字板）

修剪特征/延伸曲線工具

高級節點編輯器/交叉點定位器

動態文本模式編輯器/創建自己的字體

表面構建器（球體、圓柱體、圓錐體、圓柱體、立方體……）

旋轉表面（部分、全部、角度……）

高級曲面工具（Coons、網絡、直紋、蒙皮、掃掠）

表面延伸/合并/取消修剪表面上的平行投影

掃描至矢量（黑白、彩色、光柵至矢量、描邊線）

變換工具（布爾、合并、減去、添加……）

矩陣/循環/選擇并刪除具有高級設置的重復項

使用高級設置沿曲線復制

沿曲線進行同位重復

鏡像復制和翻轉/變形偏移（輪廓/內聯、圓角和平角）

藝術與線段/曲線分割中的轉換

反轉輪廓方向

粗糙曲線自動轉換為直線形狀

對齊工具（對象之間、表格上、調整大小......）

矩陣布局（序列化）/刻度盤/標尺向?qū)?/p>

具有 2 多種可自定義樣式的 20D 紋理

自由形式嵌套（角度旋轉、方向、起點、工具間隙……）

裁剪/打孔工具/封套/變形

CAM 顏色（G 代碼的快捷方式矢量，無限顏色）

鑲嵌工藝（偏移、角度半徑、公件嵌套……）

切割策略（進、出、橋、圓角……）

繪圖（矢量中心工具，單向，前進和后退...）

鉆孔（點鉆、Z 軸向上的多臺階、Z 軸不向上的多臺階…）

雕刻（步進、定制通道厚度、常規或順銑……）

多工具序列（無限工具上傳，完全定制……）

銑削/挖槽（步進、可定制的通道厚度、每次通道的角度定義……）

凹版印刷（V-Carve，標準或優化模式）

剩余材料的預覽

3D真實刀具路徑模擬

工具創建向?qū)Вㄣ@頭類型或梁、尺寸、進給率...）

切向入口和出口/定制橋梁

安裝時進行 2、3 和/或四軸加工 / 時間估算 / 精細調整后處理器

如果您對數控雕刻機軟件 - Type3 - Router8 有任何疑問，請查看以下 Router8 的 PDF 文檔。
